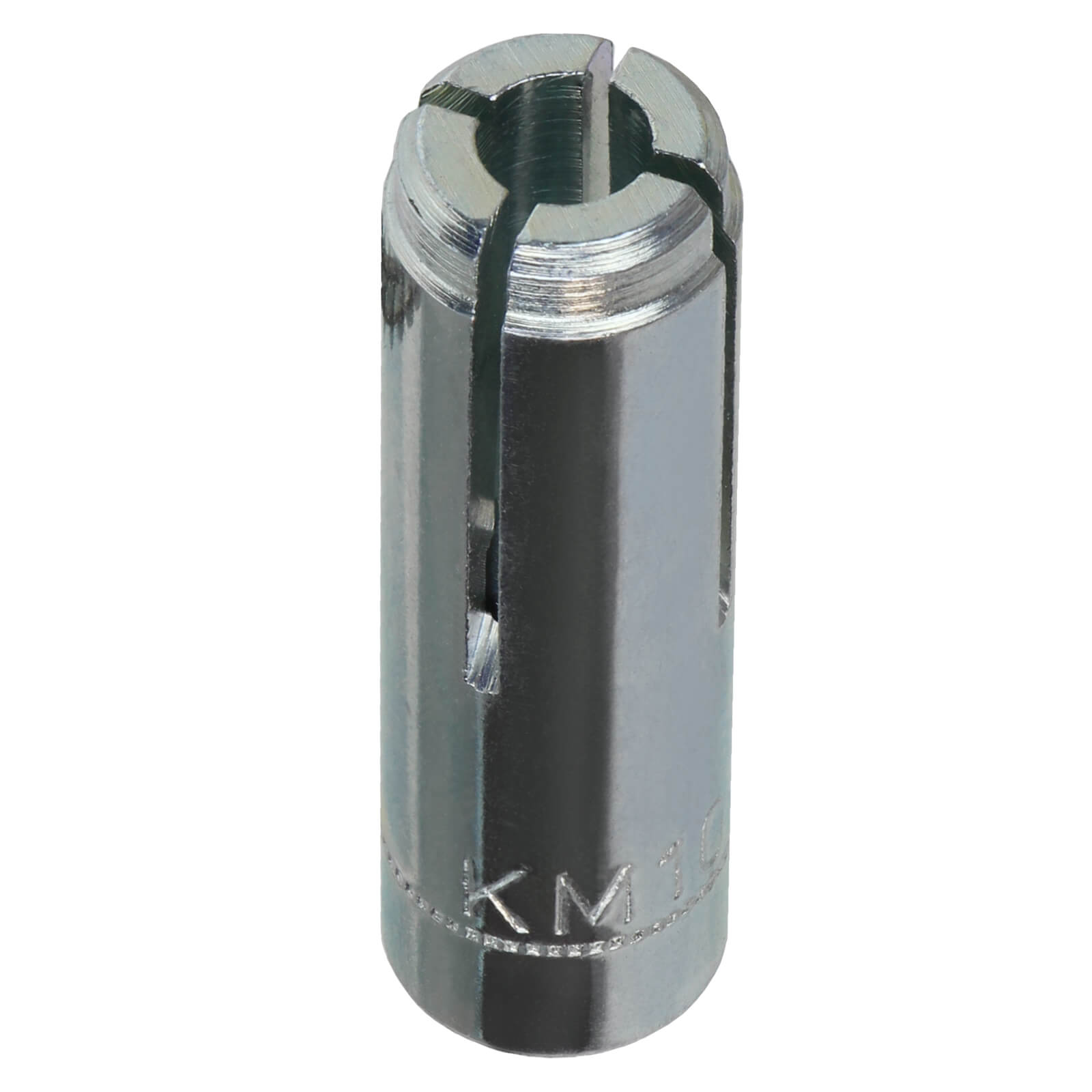

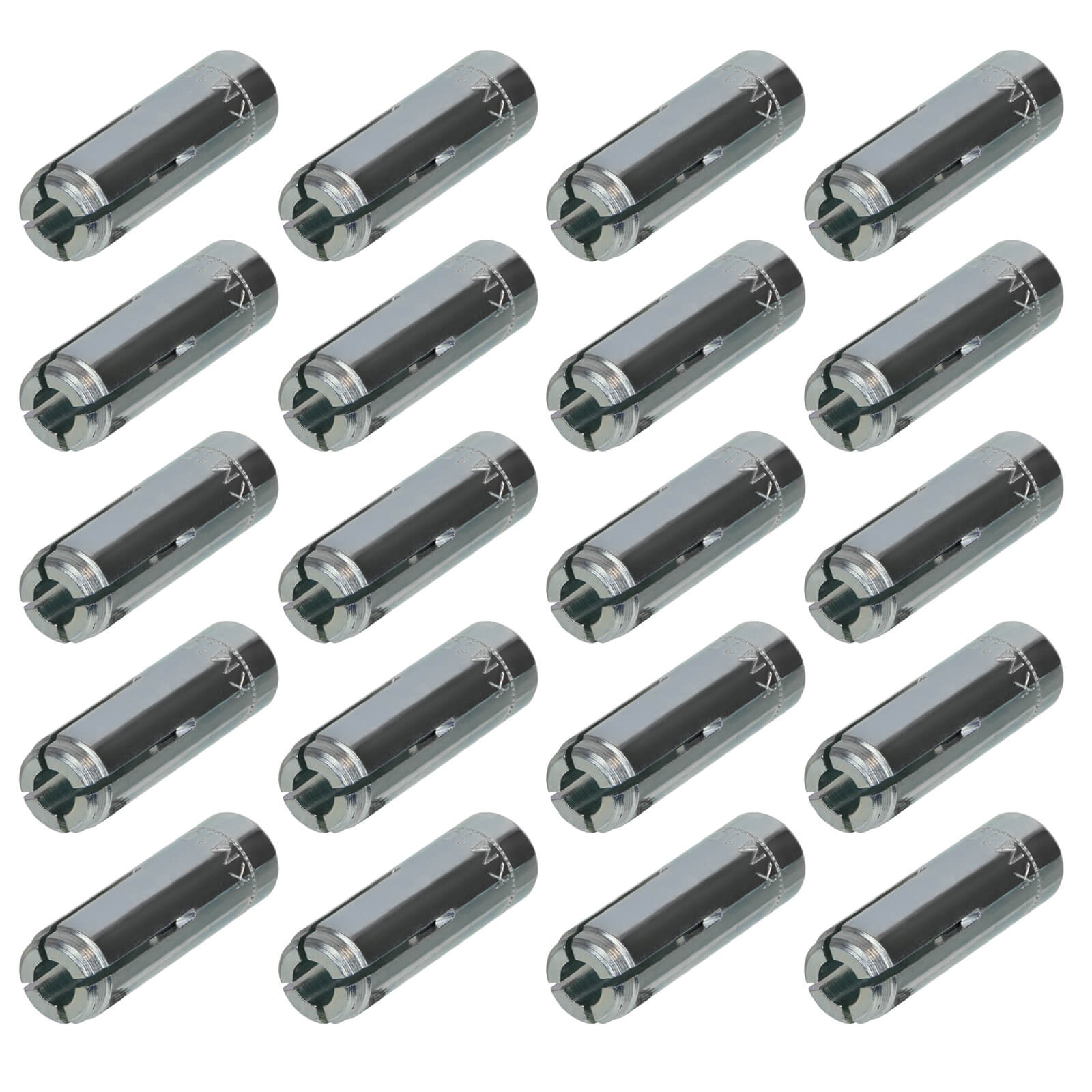

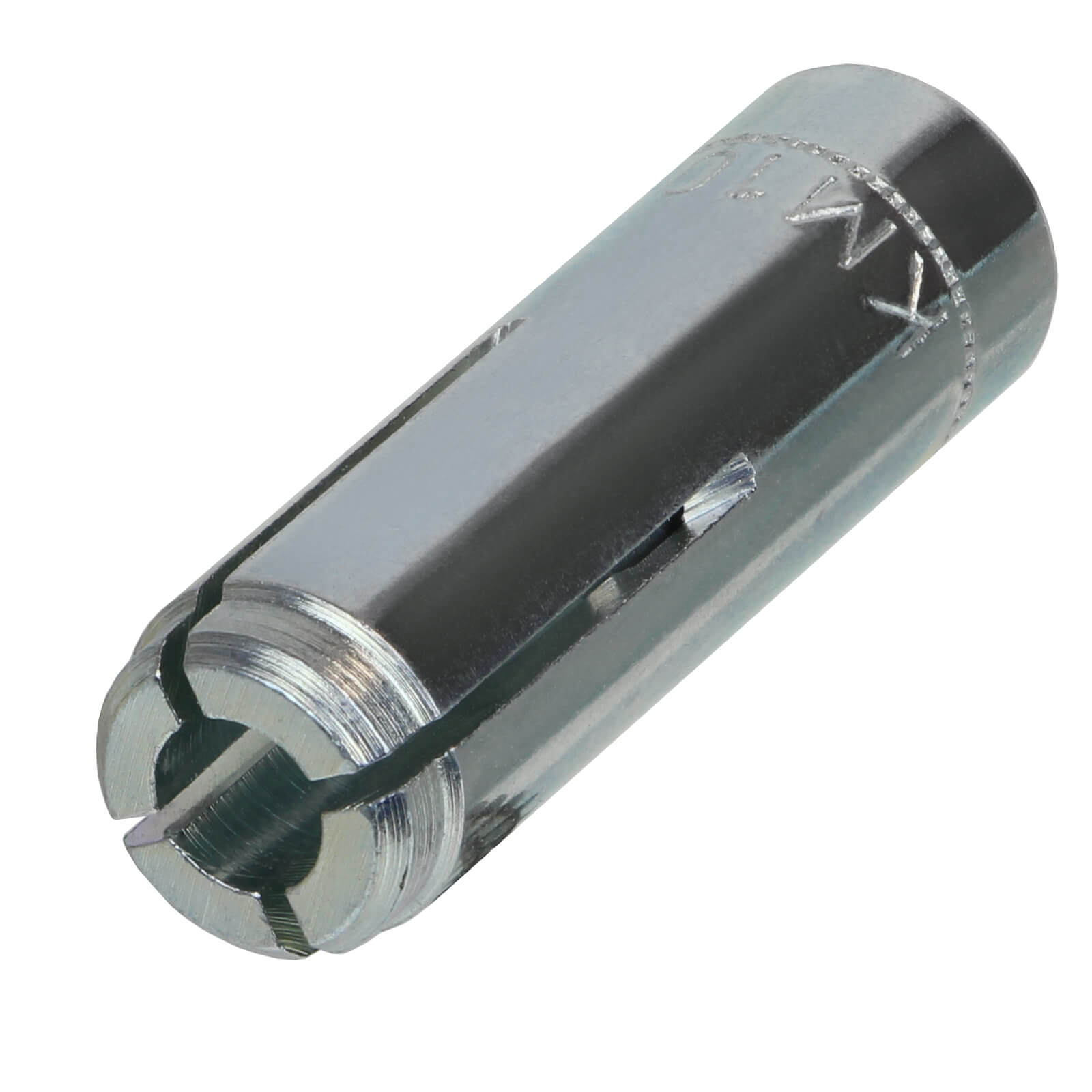

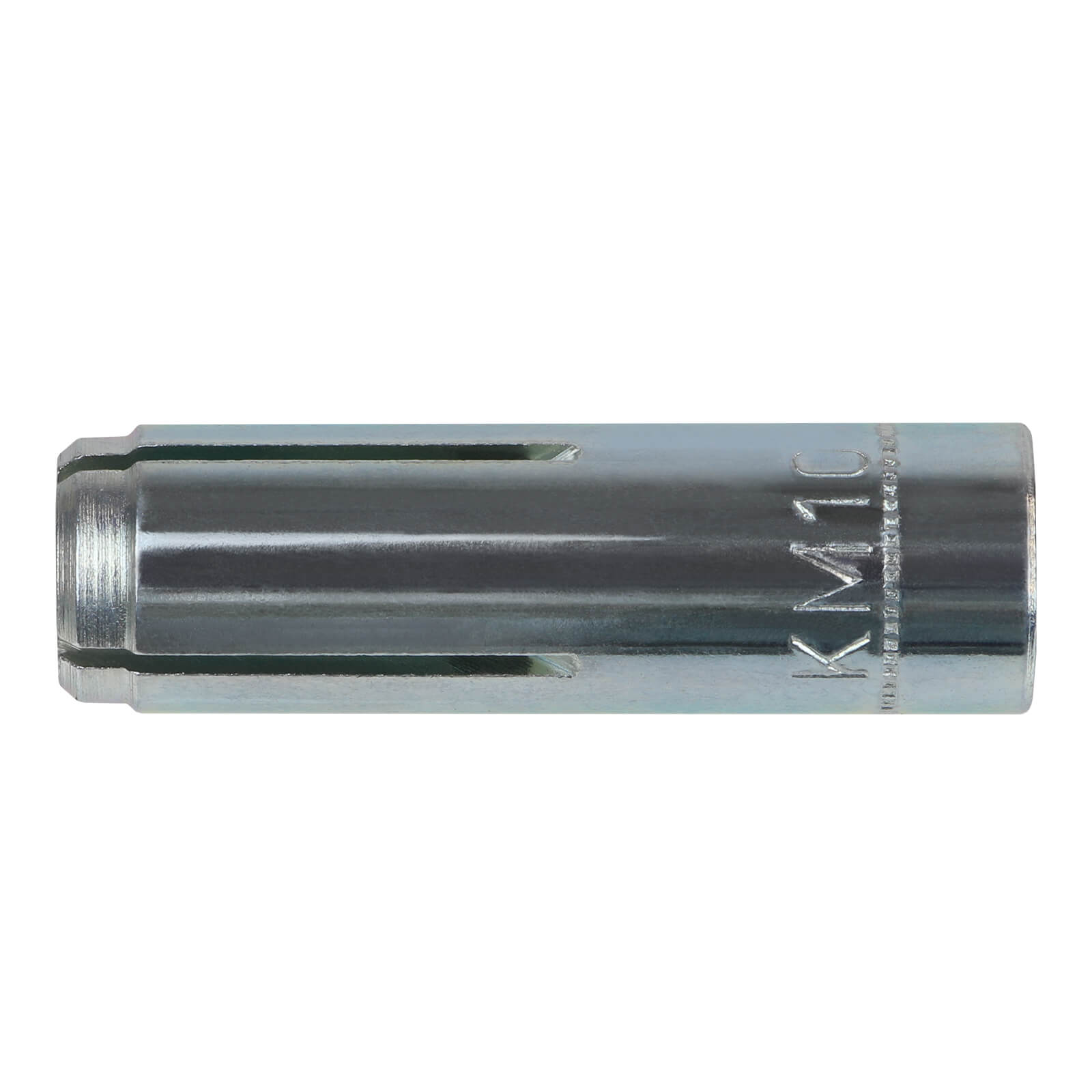

ALPIDEX 20 x Einschlagdübel / Einschlaganker verzinkt M10 mit bauaufsichtlicher Zulassung

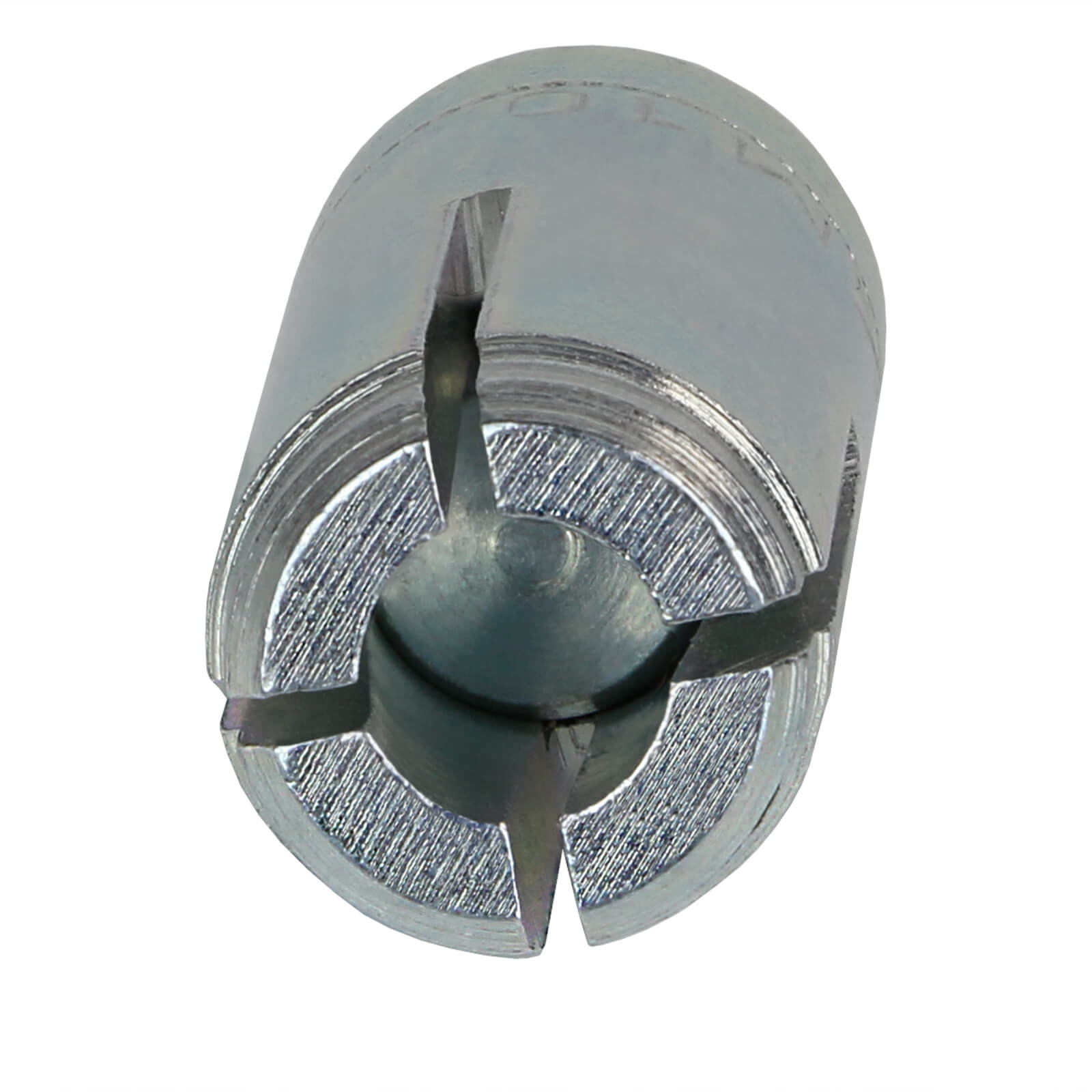

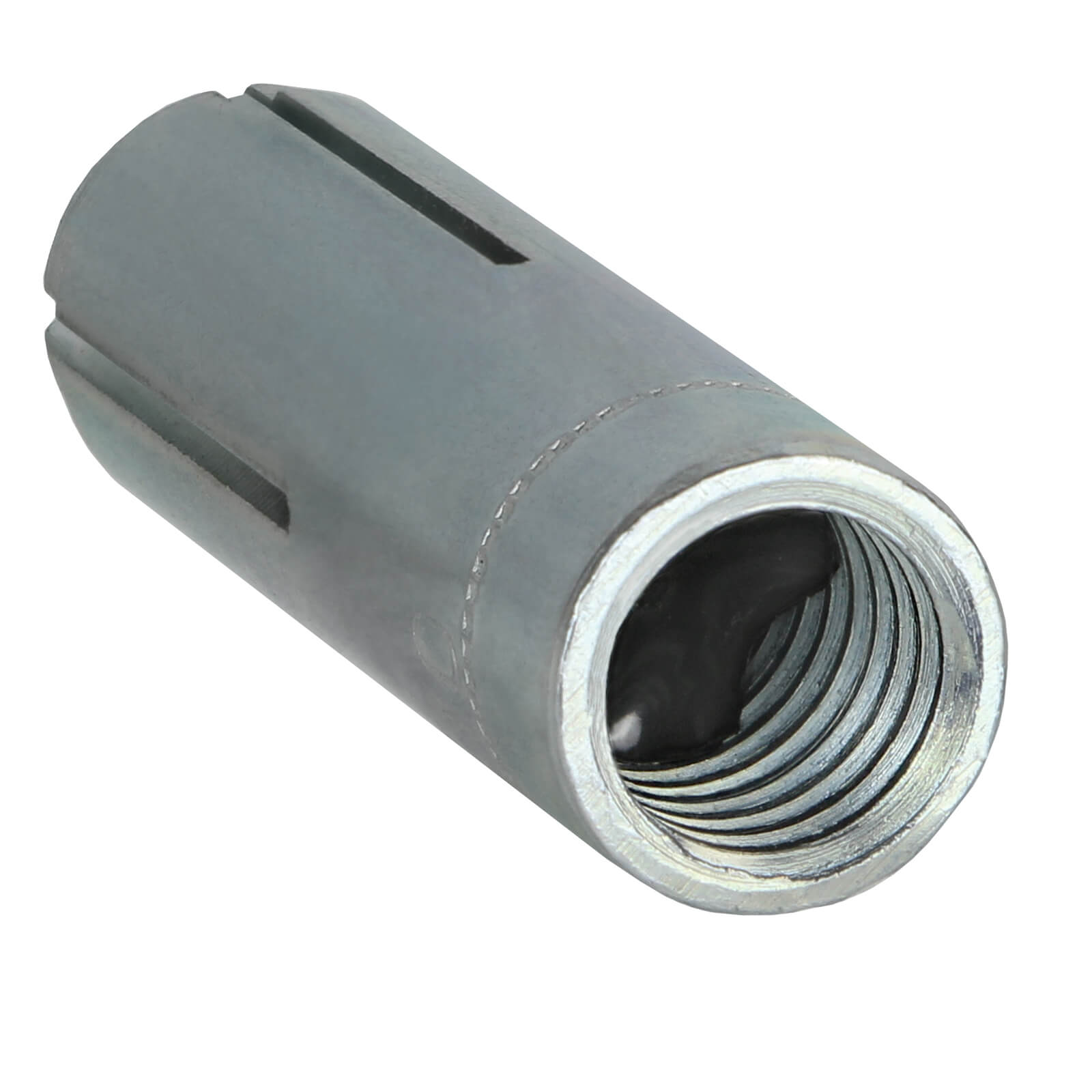

Der Schlaganker ist zur Befestigung von Klettergriffen im ungerissenen Beton ideal geeignet. Nach dem Einsetzen ins Bohrloch wird die Spitze des Schlagankers mit einem Setzwerkzeug gespreizt. Der Klettergriff wird dann ins Innengewinde geschraubt.
Details:
- Schlaganker eignen sich für alle Schrauben und Gewindestangen mit metrischem Gewinde
- Die geringe Setztiefe verringert die Bohrzeit und ermöglicht eine kostengünstige Montage
- Nach dem Einschlagen ist ein mehrfaches Entfernen oder Befestigen möglich, da der Anker selbst im Bohrloch verbleibt
- Galvanisch verzinkt
- Zulassung ETA-04/0011 zur Verankerung im ungerissenen Beton
- Zulassung Z-21.1-1745 zur Verankerung leichter Deckenbekleidungen
- Brandschutzgeprüft

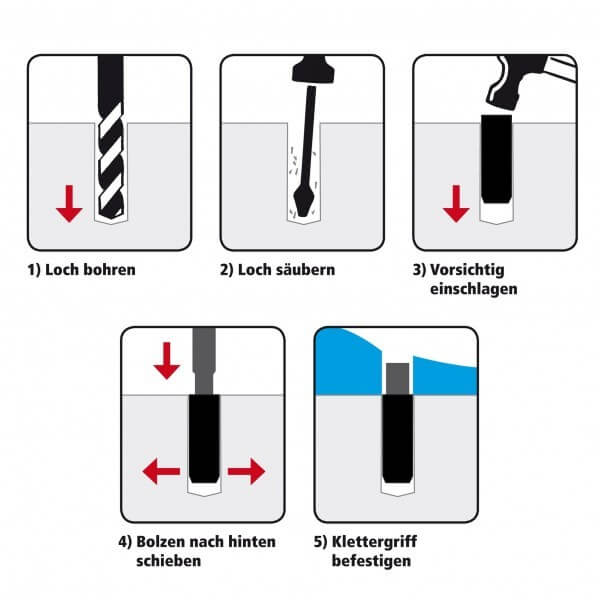

Gebrauchsanweisung:
- Loch bohren
- Reinigung des Bohrloches mit einer Bürste und / oder mit einem Ausbläser
- Den Schlaganker bis zur effektiven Verankerungstiefe einführen. Diese ist erreicht, wenn die Spreizhülse nicht über die Betonoberfläche hinausragt
- Durch Schläge auf den Konus mit Hilfe des Setzwerkzeuges wird der Dübel verankert. Er ist ordnungsgemäß gesetzt wenn das Setzwerkzeug auf der Hülse aufliegt
- Klettergriff ins Gewinde drehen. (Nie mehr Drehmoment aufbringen, als in der Tabelle technische Daten erlaubt ist.)
Technische Daten:
| Bohrtiefe [mm] (Verankerungstiefe, Setztiefe): | 44 |
| Bohrlochdurchmesser [mm]: | 12 |
| Empfohlene Last pro Dübel in ungerissenem Beton [kN] incl. Teilsicherheitsbeiwert: | 3,0 |
| Drehmoment beim Verankern: | 15 |
| Gewindedurchmesser [mm]: | 10 |
